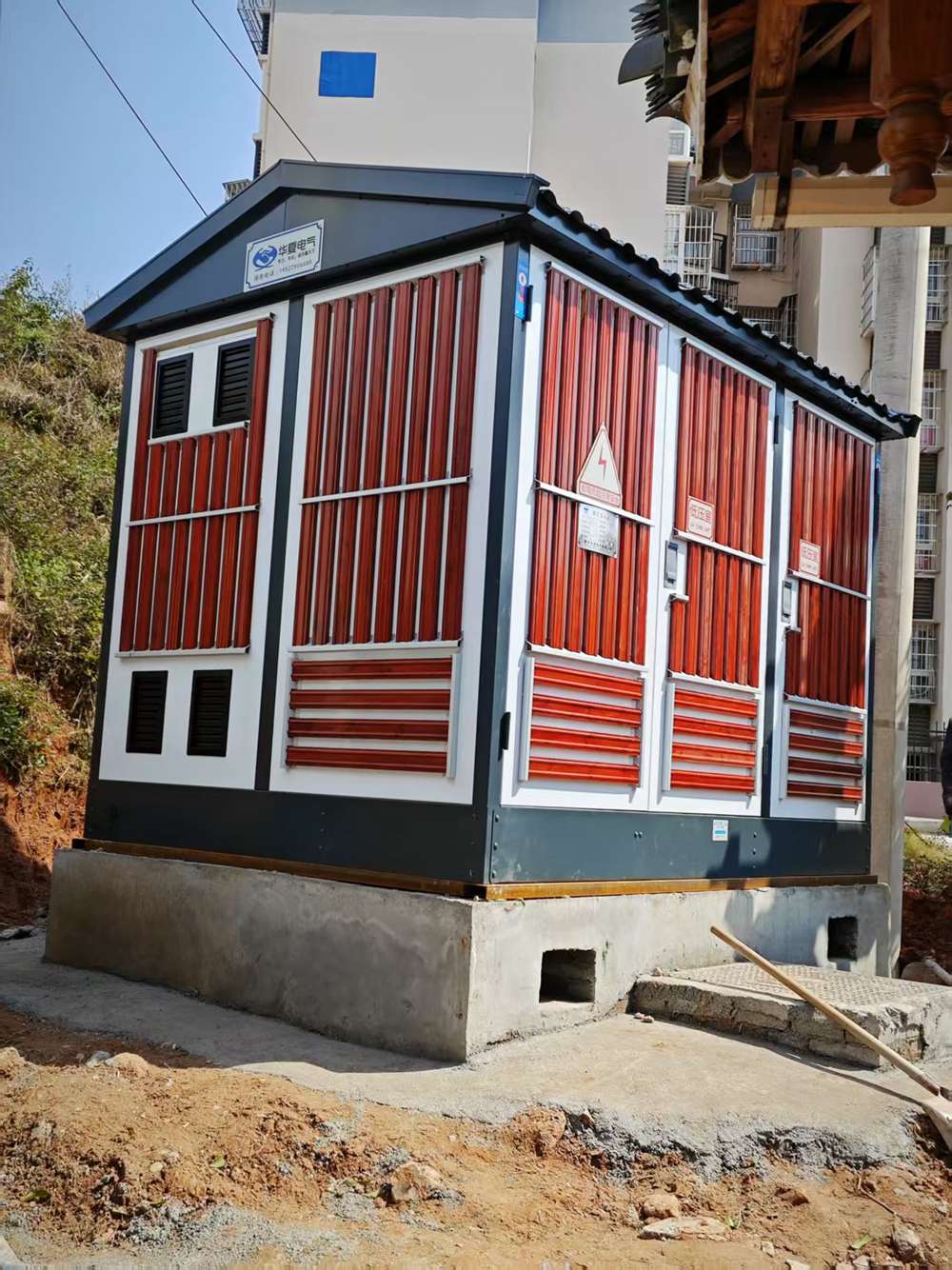

箱式變電站（箱變）的安裝涉及電氣安全、設備穩定運行及后期維護等多方面要求，需嚴格遵循規范和技術標準。以下是安裝過程中的核心注意事項，按流程分階段說明： 一、安裝前準備 1. 基礎與環境檢查 基礎施工 箱變基礎需采用混凝土澆筑，強度等級不低于 C30，表面平整度誤差≤3mm，確保箱體安裝后水平度符合要求（傾斜度≤5‰）。 基礎尺寸需與箱變底座匹配，預留電纜進出線孔洞（通常高出地面 100~200mm），并做好防水封堵（如使用防火泥、橡膠密封圈）。 環境要求 安裝位置需避開低洼積水、易受洪水沖擊或強腐蝕區域，遠離熱源（如鍋爐房）和強震動源（如重型機械附近）。 通風散熱條件：箱變四周需預留足夠空間（側面≥800mm，頂部≥1000mm），確保自然通風或強制散熱系統有效運行，避免因溫度過高導致設備故障。 2. 設備開箱驗收 檢查箱體外觀：無變形、銹蝕，密封膠條完整，門軸靈活，門鎖可靠。 核對內部設備：變壓器、高低壓開關柜、計量裝置等型號、規格與設計圖紙一致，隨機文件（合格證、說明書、試驗報告）齊全。 電氣元件檢測：用絕緣電阻表測量變壓器、開關設備的絕緣電阻（高壓側≥300MΩ，低壓側≥0.5MΩ），確認無受潮或損壞。 二、安裝過程關鍵要點 1. 箱體固定 采用地腳螺栓或焊接方式固定于基礎預埋件上，確保抗震等級符合當地要求（如地震設防烈度≥7 度地區需加強固定）。多臺箱變并列安裝時，間距需≥1.5m，便于后期維護和散熱。 2. 電氣連接 高壓側接線 電纜終端頭制作需符合工藝標準，采用熱縮或冷縮電纜頭，確保絕緣可靠。接線時核對相序（A 黃、B 綠、C 紅），避免反相導致設備損壞；高壓電纜與開關設備連接需牢固，螺栓扭矩符合廠家要求（如 M10 螺栓扭矩 44~54N?m）。 低壓側接線 零線（N）與接地線（PE）需嚴格分開，PE 線需可靠接地（接地電阻≤4Ω），零線需在變壓器中性點處重復接地。 母線排安裝應橫平豎直，相色標識清晰，搭接面清潔并涂電力復合脂，螺栓緊固后做防松處理（如加裝彈簧墊片）。 3. 接地系統 箱變需設置獨立的接地網，接地體采用鍍鋅角鋼（∠50×5）或扁鋼（-40×4），埋深≥0.8m，接地干線與箱體金屬框架可靠連接（不少于 2 處）。 重復接地與防雷接地需分開設置，防雷接地電阻≤10Ω，且接地體距箱變基礎≥3m，避免雷電反擊。 三、安全與防護要求 1. 絕緣與防護 高壓室、變壓器室、低壓室之間需用金屬隔板隔離，防止電氣故障蔓延。 帶電部分需加裝絕緣護套或防護欄，箱門內側張貼 “止步，高壓危險” 警示標識，低壓出線端需設絕緣擋板。 2. 通風與防火 通風口需安裝防蟲網（孔徑≤3mm）和防雨罩，避免小動物進入造成短路。箱體內禁止存放易燃物品，配置干粉滅火器（2 具以上），并在明顯位置張貼消防標識。 四、調試與驗收 1. 電氣試驗 高壓部分：進行變壓器耐壓試驗（工頻耐壓 35kV/1min）、開關設備分合閘測試、避雷器泄漏電流檢測等。 低壓部分：測試各支路漏電保護器動作靈敏度（動作電流≤30mA，動作時間≤0.1s），檢查計量裝置精度與接線正確性。 2. 試運行檢查 空載試運行 24 小時，監測變壓器溫度（溫升≤60K）、噪聲（≤55dB）及各連接處有無發熱現象（可用紅外測溫儀檢測，溫差≤15K）。帶負荷運行時，觀察三相電流是否平衡（不平衡度≤15%），電壓波動范圍≤±7% 額定電壓。 3. 資料歸檔 整理安裝記錄、試驗報告、隱蔽工程驗收單等資料，移交甲方存檔，作為后期維護和檢修的依據。 箱式變電站的安裝質量直接影響供配電系統的安全性和穩定性，建議由具備電力施工資質（如承裝（修、試）電力設施許可證）的團隊執行，并嚴格遵循《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》（GB 50148）等國家標準。
